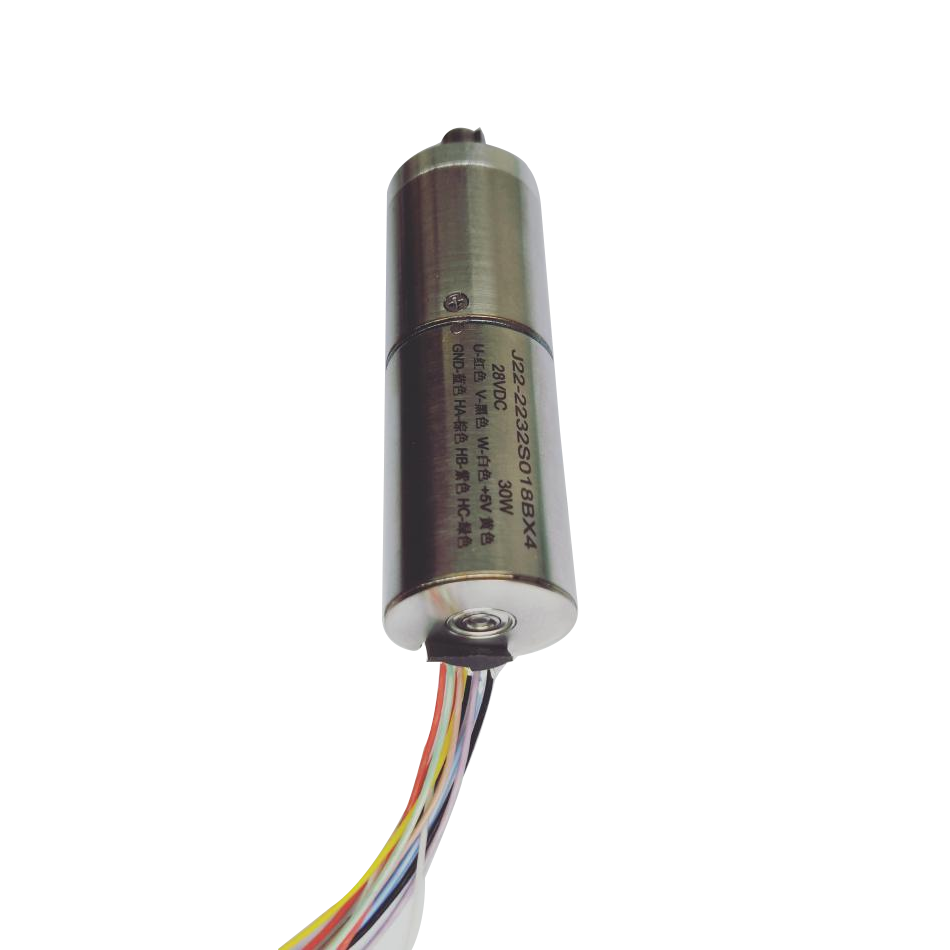

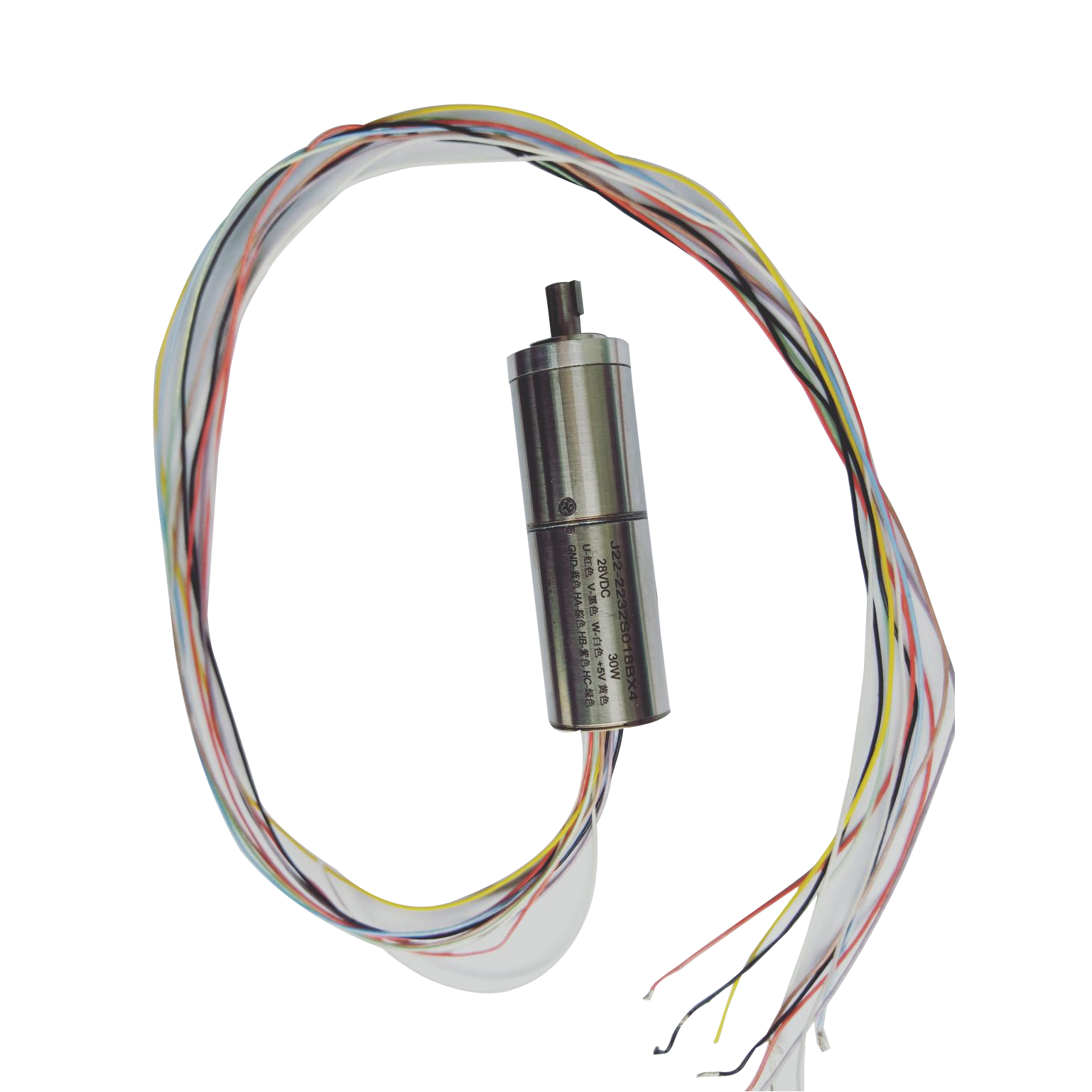

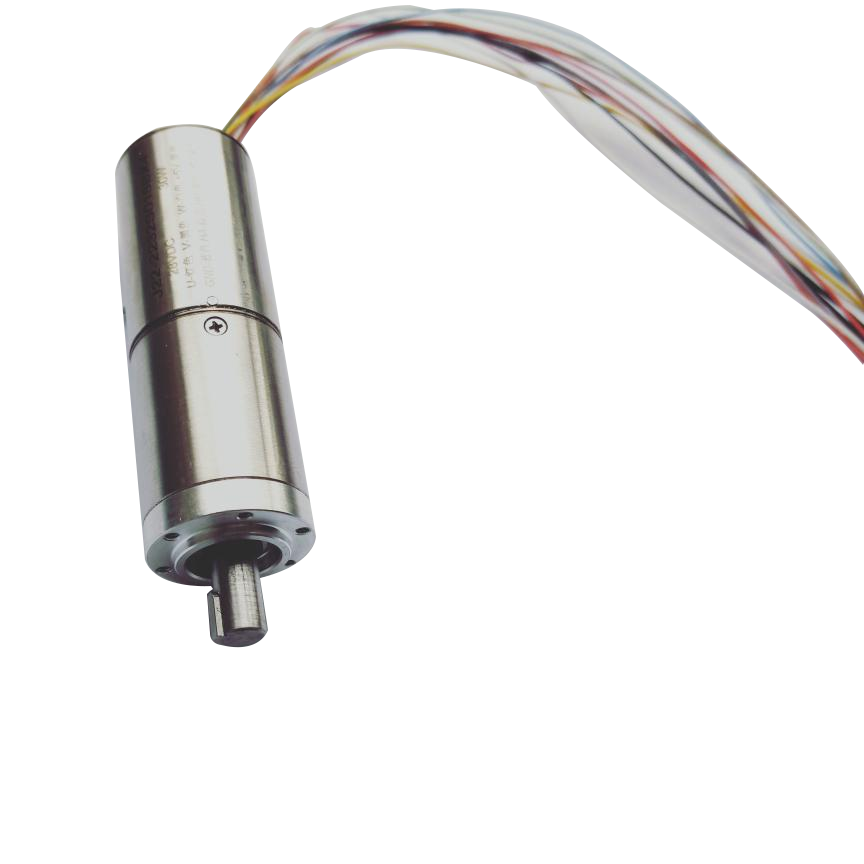

Planetarni menjalnik 22 mm

Vabimo vas, da pridete v našo tovarno in kupite najnovejše, nizkocenovne in visokokakovostne planetarne gonila Ruixing 22 mm. Veselimo se sodelovanja z vami.

Pošlji povpraševanje

Opis izdelka

Vabimo vas, da pridete v našo tovarno in kupite najnovejšo, nizkocenovno in visokokakovostno planetno gonilo Ruixing 22 mm. Veselimo se sodelovanja z vami. Nekatere prednosti planetnega gonila vključujejo: Visok navor: planetni gonili so zasnovani tako, da zagotavljajo visok izhodni navor v kompaktnem paketu, zaradi česar so idealni za majhne motorje in druge natančne aplikacije. Nizka zračnost: Glave planetnih zobnikov imajo nizko zračnost, kar pomeni minimalno zračnost med zobniki in izhodno gredjo, kar omogoča natančnejši nadzor gibanja. Visoka učinkovitost: Planetarni zobniki lahko dosežejo visoko učinkovitost, kar pomeni, da se porabi manj energije kot toplota.

Tehnični parameter P22H

Tehnični parameter

Premer menjalnika			mm			22
Ležaj gredi			neobvezno/-			Drsni ležaj/kroglični ležaj
Radialna zračnost			mm			≤0,1
Aksialna zračnost			mm			≤0,2
Hitrost vnosa dovoljenja			vrtljajev na minuto			≤10.000
Priporočeno temperaturno območje			℃			-20 do +125
Prisilna namestitev dovoljenja			N			≤100
Aksialna obremenitev			N			≤50
Radialna obremenitev			N			≤50
Tipične aplikacije
Medicinski pripomoček			Digitalni izdelki			UAV				Industrijska avtomatizacija
informacije o izdelku
1	Stopnja	1	2	3		4		5
2	Številka naročila	1220001	1220005	1220015	1220022	1220036	1220050	1220072	1220098
3	Razmerje	3.57	12.76	45.55	73.6	182.22	338.56	728.86	1557.38
4	Številka naročila	1220002	1220007	1220016	1220025	1220037	1220056	1220074	1220107
5	Razmerje	4	16	51.02	84.64	204.08	404.8	816.33	1936.00
6	Številka naročila	1220004	1220009	1220018	1220029	1220043	1220060	1220081	1220113
7	Razmerje	5.5	18.4	58.67	101.20	262.86	465.52	1024.00	2286.04
8	Številka naročila		1220012	1220019	1220032	1220047	1220064	1220087	1220117
9	Razmerje		22	64.00	121.00	302.29	556.60	1209.14	2662.00
1	L (mm)	22.1	25.9	29.7		33.5		37.3
2	Navor (Nm)	0.3	0.3	0.5		0.5		0.75
3	Zastojni navor (Nm)	0.5	0.5	0.8		0.8		1
4	Največji izkoristek (%)	90	81	73		65		59
5	Teža (g)	30.0	35.0	46.0		55.0		65.0
6	Odmik brez obremenitve (°)	1	1.5	1.5		2		2
