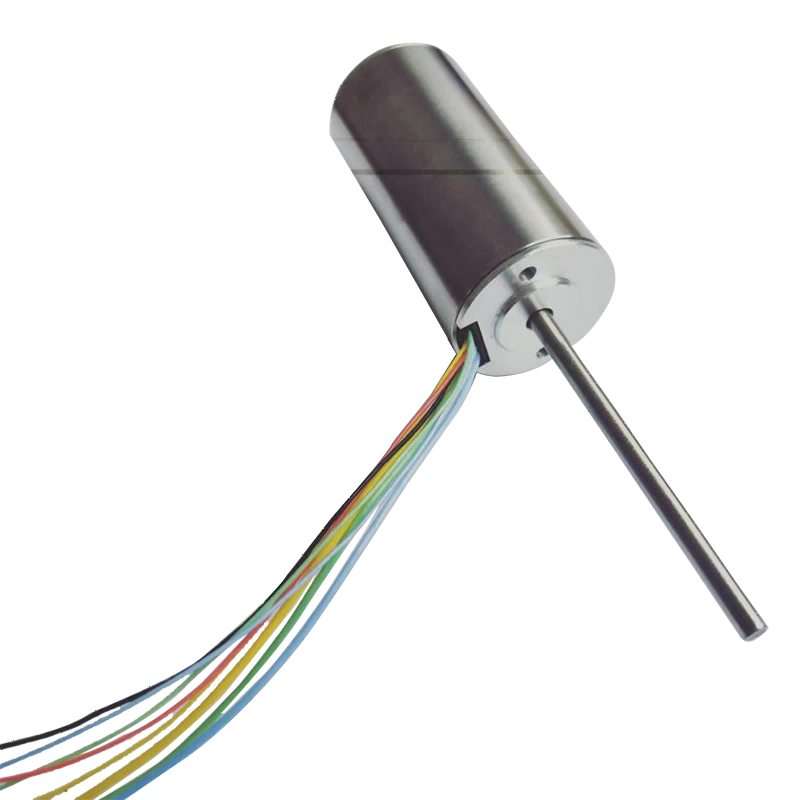

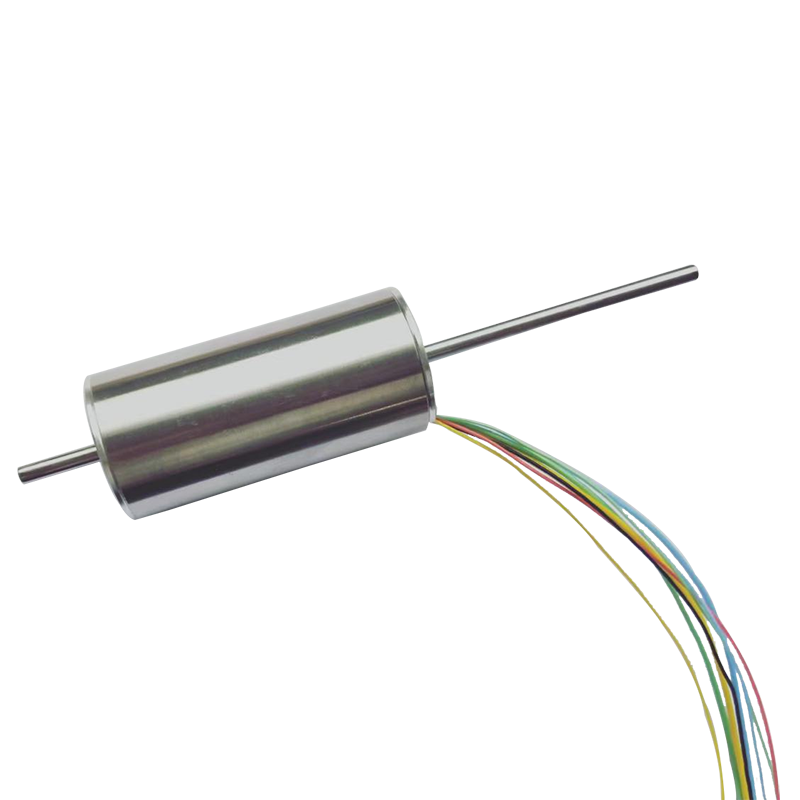

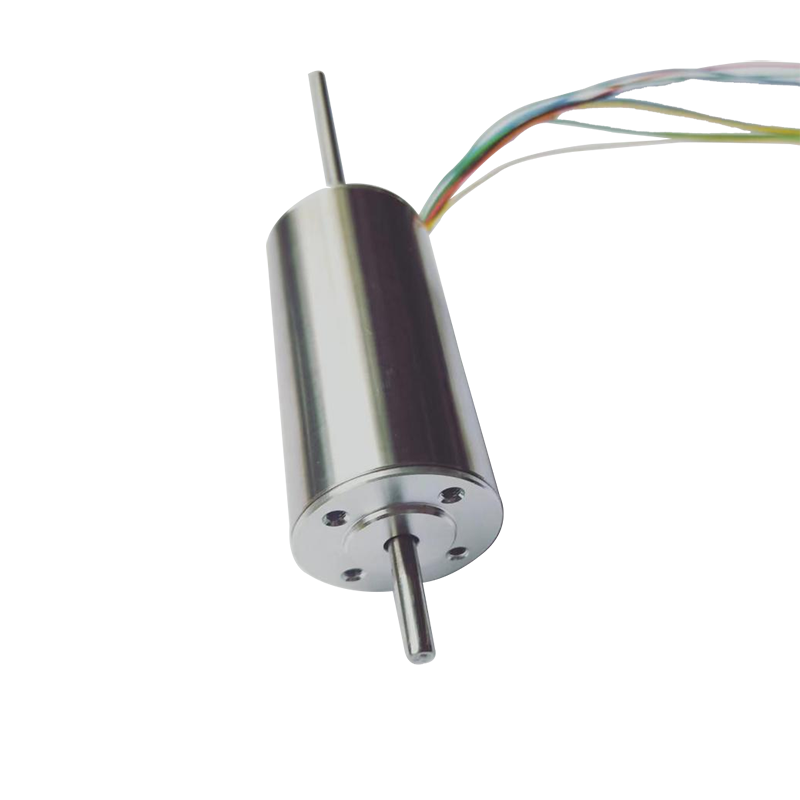

30 mm brezkrtačni enosmerni motor s Hallovim senzorjem

Kot profesionalni proizvajalec vam želimo ponuditi visokokakovosten 30 mm brezkrtačni enosmerni motor RuiXing s Hallovim senzorjem. Ti izdelki se že dolgo izvažajo v Evropo, Severno Ameriko in Srednji vzhod. Kot tovarna lahko zagotovimo točen čas dostave, kupci pa priznavajo našo kakovost izdelkov in storitev.

Pošlji povpraševanje

Opis izdelka

Kot profesionalni proizvajalec vam želimo ponuditi visokokakovosten 30 mm brezkrtačni enosmerni motor RuiXing s Hallovim senzorjem. Uporaba Hallovega senzorja v motorju omogoča natančnejši nadzor nad hitrostjo in položajem motorja, kar je lahko pomembno pri aplikacijah, ki zahtevajo natančno krmiljenje, kot so robotika, avtomatizacija in električna vozila. Z zagotavljanjem povratnih informacij o položaju motorja v realnem času lahko krmilnik prilagodi napetost in tok, ki se dovaja tuljavam motorja, da ohrani želeno hitrost ali položaj.

Tehnični parameter BLDC3042

PARAMETER MOTORJA

Nazivna moč	W	26.0
Nazivna napetost	volt	24
Odpornost	Ohm	3.03
Hitrost brez obremenitve	vrtljajev na minuto	9300
Tok brez obremenitve	mA	130
Konstanta hitrosti	vrtljajev/V	388
Konstanta navora	mNm/A	24.25
Konstanta hitrost/navor	vrtljajev/mNm	48.42
Stall Current	mA	7920.8
Zastojni navor	mNm	192
maks. Učinkovitost	%	76
Induktivnost	mH	0.34
Mehanska časovna konstanta	gospa	8.48
Vztrajnost rotorja	gcm²	16.67
Pri maks. Izhod
Trenutno	mA	1375
Navor	mNm	33
Hitrost	rmp	7455
Izhod	W	26

MERITEV

MOTORNE KARAKTERISTIKE

● Razpon temperature okolice -40～+100℃
● Maks. temperatura navitja 155 ℃
● Število parov polov 1
● Število faz 3
● Teža 160g
● Največja hitrost 15000 vrt/min
● Končna igra <0,15

● Premer zračnosti ≤0,025

● Definicija potencialne stranke:

Debelo rumen Navitje motorja Pin1;

Debelo-zelen Navitje motorja Pin2;

Debelo modra Navitje motorja Pin3;

Rdeča +5V pin4;

Črna GND Pin5;

Tanko-rumen Hall senzor Pin6;

Tanko-zelen Hallov senzor Pin7;

Tanko-moder Hallov senzor Pin8.

Tehnični parameter BLDC3064

PARAMETER MOTORJA

Nazivna moč	W	60
Nazivna napetost	volt	24
Odpornost	Ohm	0.94
Hitrost brez obremenitve	vrtljajev na minuto	9500
Tok brez obremenitve	mA	200
HitrostKonstanta	vrtljajev/V	396
NavorKonstanta	mNm/A	23.95
Konstanta hitrost/navor	rpm/mNm	15.54
Stall Current	mA	25532
Zastojni navor	mNm	611
maks. Učinkovitost	%	83
Induktivnost	mH	0.173
Mehanska časovna konstanta	gospa	4.23
Vztrajnost rotorja	gcm²	25.90
Pri maks. Izhod
Trenutno	mA	2950
Navor	mNm	70.65
Hitrost	rmp	8150
Izhod	W	60
