40 mm brezkrtačni enosmerni motor s Hallovim senzorjem

Lahko ste prepričani, da boste pri nas kupili prilagojen 40 mm brezkrtačni enosmerni motor RuiXing s Hallovim senzorjem. Prizadevali si bomo za nenehno izboljševanje naših izdelkov, procesov in učinkovitosti našega sistema vodenja kakovosti, da bi bolje služili našim strankam.

Pošlji povpraševanje

Opis izdelka

Lahko ste prepričani, da boste pri nas kupili prilagojen 40 mm brezkrtačni enosmerni motor RuiXing s Hallovim senzorjem. Na splošno so motorji s Hallovimi senzorji uporaben in učinkovit način za izboljšanje delovanja in nadzora elektromotorjev v različnih aplikacijah.

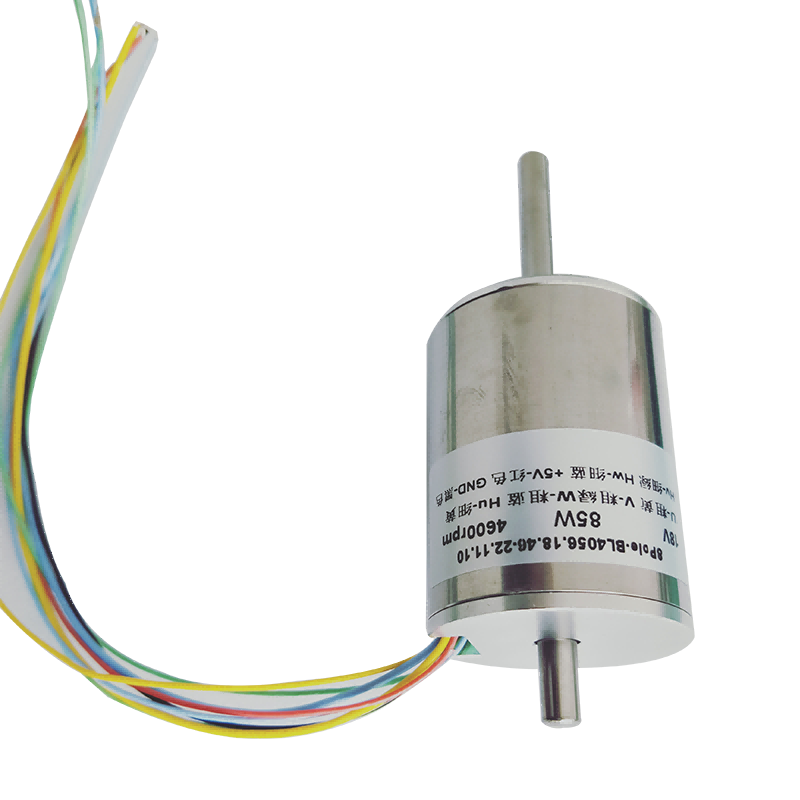

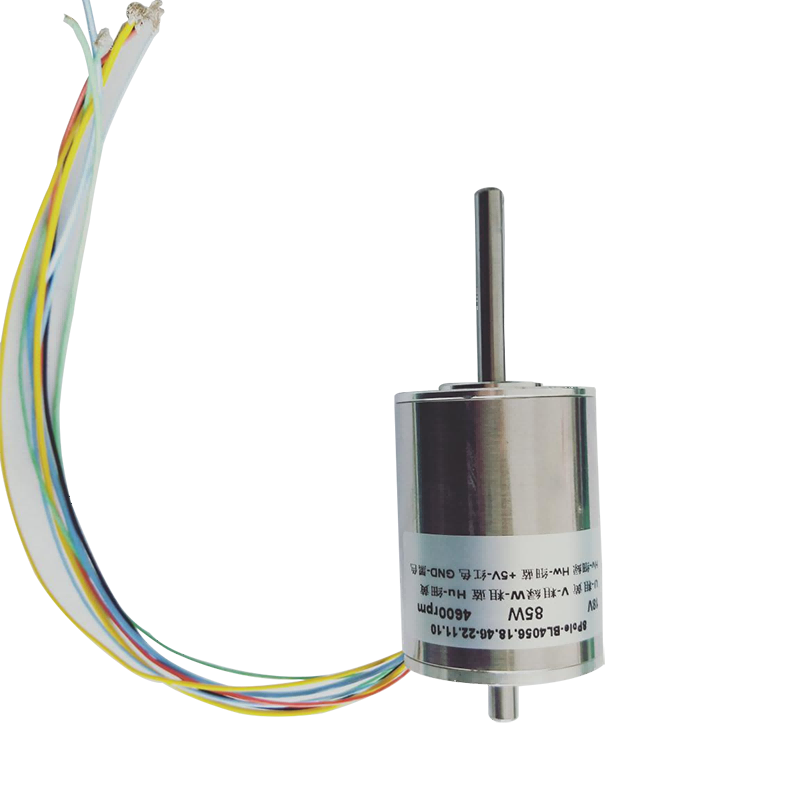

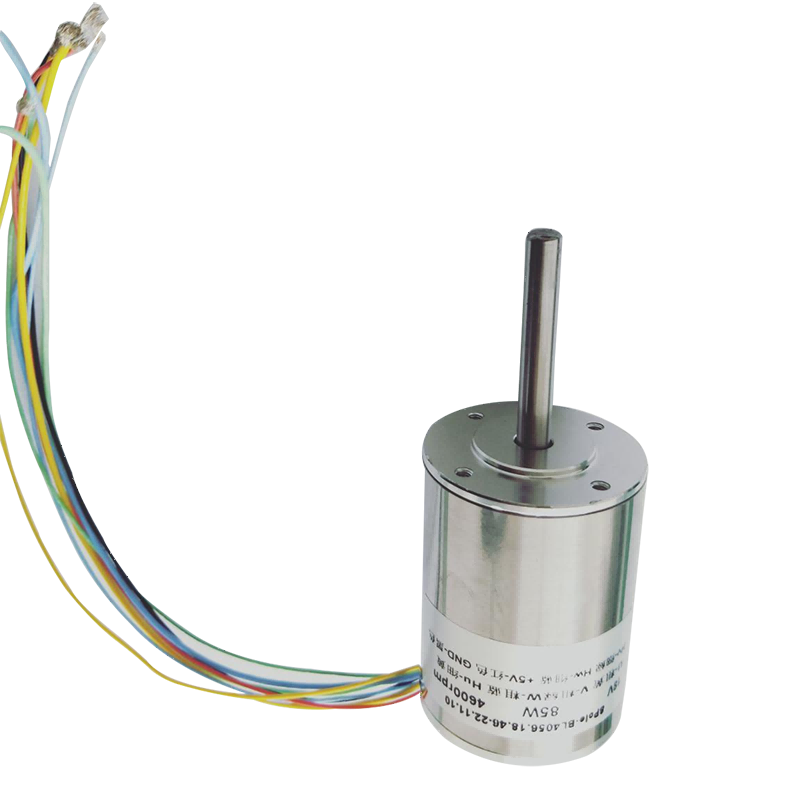

EC-i4056.8 Parameter tehnike pola

PARAMETER MOTORJA

Nazivna moč	W	85.0	100.0
Nazivna napetost	volt	18	48
Odpornost	Ohm	0.35	2
Hitrost brez obremenitve	vrtljajev na minuto	4600	5000
Tok brez obremenitve	mA	330	150
Konstanta hitrosti	vrtljajev/V	256	104
Konstanta navora	mNm/A	37.15	91.15
Konstanta hitrost/navor	vrtljajev/mNm	2.41	2.29
Stall Current	mA	51429	24000
Zastojni navor	mNm	1910	2188
maks. Učinkovitost	%	85	85
Induktivnost	mH	0.111	0.76
Mehanska časovna konstanta	gospa	1.72	1.69
Vztrajnost rotorja	gcm²	67.97	70.47
Pri maks. Izhod
Trenutno	mA	5500	2440
Navor	mNm	204	222
Hitrost	rmp	3985	4357
Izhod	W	85	101

MERITEV

MOTORNE KARAKTERISTIKE

● Razpon temperature okolice -40～+100℃
● Najvišja temperatura navitja 155 ℃
● Število parov polov 4
● Število faz 3
● Teža 300g
● Največja hitrost 8000rpm
●Končna igra <0,15
● Premerna zračnost ≤0,025

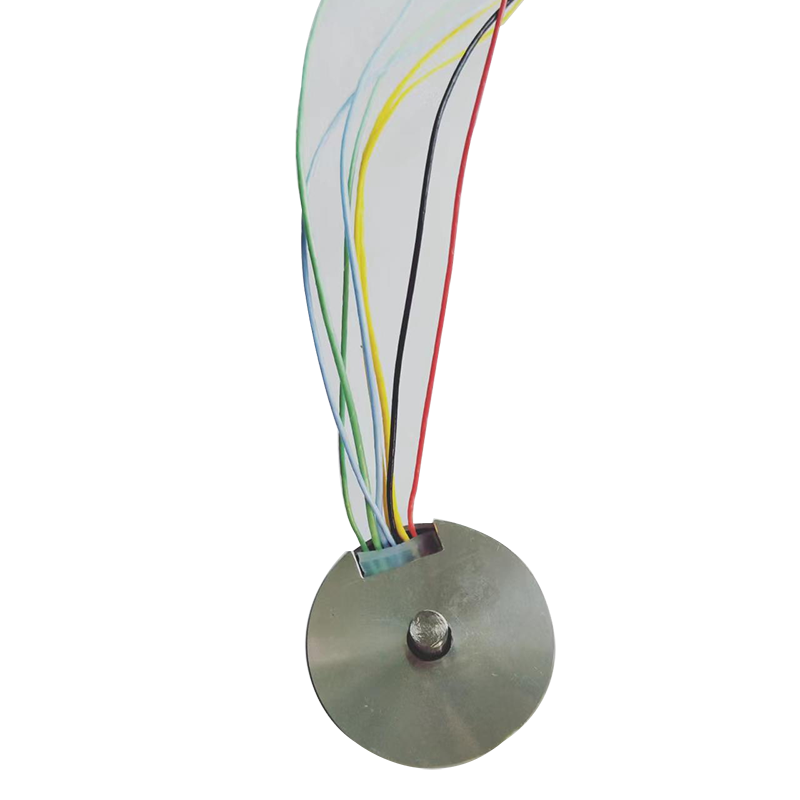

● Definicija potencialne stranke:

Debelo rumen Navitje motorja Pin1;

Debelo-zelen Navitje motorja Pin2;

Debelo modra Navitje motorja Pin3;

Rdeča +5V Pin4;

Črna GND Pin5;

Tanko-rumen Hall senzor Pin6;

Tanko-zelen Hallov senzor Pin7;

Tanko-moder Hallov senzor Pin8.

Parameter tehnike BLDC4058

PARAMETER MOTORJA

Nazivna moč	W	70
Nazivna napetost	volt	24
Odpornost	Ohm	1.55
Hitrost brez obremenitve	vrtljajev na minuto	8500
Tok brez obremenitve	mA	320
Konstanta hitrosti	vrtljajev/V	354
Konstanta navora	mNm/A	26.42
Konstanta hitrost/navor	vrtljajev/mNm	20.78
Stall Current	mA	15484
Zastojni navor	mNm	409
maks. Učinkovitost	%	73
Induktivnost	mH	0.44
Mehanska časovna konstanta	gospa	15.88
Vztrajnost rotorja	gcm²	72.78
Pri maks. Izhod
Trenutno	mA	4200
Navor	mNm	111
Hitrost	rmp	6009
Izhod	W	70

MERITEV

MOTORNE KARAKTERISTIKE

● Razpon temperature okolice -40～+100℃
● Maks. temperatura navitja 155 ℃
● Število parov polov 1
● Število faz 3
● Teža 410g
● Največja hitrost 12000rpm
●Končna igra <0,15
● Premerna zračnost ≤0,025
● Definicija potencialne stranke:

Debelo rumen Navitje motorja Pin1;

Debelo-zelen Navitje motorja Pin2;

Debelo modra Navitje motorja Pin3;

Rdeča +5V Pin4;

Črna GND Pin5;

Tanko-rumen Hallov senzor Pin6;

Tanko-zelen Hall senzor Pin7;

Tanko-modra Hallov senzor Pin8.

Tehnični parameter BLDC4080

PARAMETER MOTORJA

Nazivna moč	W	170.0	150.0
Nazivna napetost	volt	24	24
Odpornost	Ohm	0.14	0.25
Hitrost brez obremenitve	vrtljajev na minuto	10000	8500
Tok brez obremenitve	mA	550	300
Konstanta hitrosti	vrtljajev/V	417	354
Konstanta navora	mNm/A	22.86	26.89
Konstanta hitrost/navor	vrtljajev/mNm	2.55	3.29
Stall Current	mA	17419	96000
Zastojni navor	mNm	3918	2582
maks. Učinkovitost	%	89	89
Induktivnost	mH	0.075	0.075
Mehanska časovna konstanta	gospa	2.39	3.09
Vztrajnost rotorja	gcm²	89.24	89.24
Pri maks. Izhod
Trenutno	mA	7450	7150
Navor	mNm	170	192
Hitrost	rmp	9565	7474
Izhod	W	170	150

MERITEV

MOTORNE KARAKTERISTIKE

● Razpon temperature okolice -40～+100℃
● Najvišja temperatura navitja 155 ℃
● Število parov polov 1
● Število faz 3
● Teža 600g
● Največja hitrost 18000rpm
●Končna igra <0,15
● Premerna zračnost ≤0,025
● Definicija potencialne stranke:

Debelo rumen Navitje motorja Pin1;

Debelo-zelen Navitje motorja Pin2;

Debelo modra Navitje motorja Pin3;

Rdeča +5V Pin4;

Črna GND Pin5;

Tanko-rumen Hallov senzor Pin6;

Tanko-zelen Hallov senzor Pin7;

Tanko-moder Hallov senzor Pin8.
